유지관리가편리한 유압식인양수문

[유압식인양수문 특허 제 10-1788624호]

승 하강식 월류/홍수방지벽 겸용

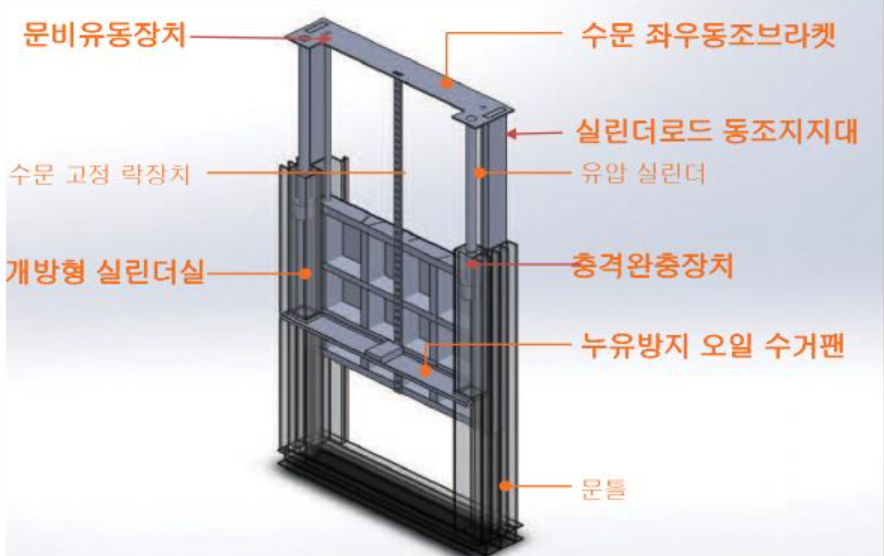

- 유압실린더의 좌 우동조를 위하여 동조브라켓을 설치함

-유압실린더를 문틀상부에 설치하여 실린더를 물로부터 보호하고 실린더의 수명연장을 위해 동조지지대를 설치함

기술설명

▶ 유압실린더를 문틀 후면 상단 개방형 실리더 실에 설치하고 수리 및 점검시 개방하여 손쉽 게 분해 조립 할 수 있고, 유압유 누유 시에도 실린더실 하단에 오일 수거펜이 설치되어 하천 오염을 방지 한다.

▶ 문비 승 하강시 문비 파손 방지 및 지수력 향 상을 위해 충격 완충 장치와 문비 유동 장치 를 설치 함.

▶ 토목 구조물이 단순하여 시공이 쉽고 경제적 이다.

▶ 정전 및 센서 고장시

    ㆍ수문 하강 – 무인 자동 밸브 작동 및 수동밸브 조작

    ㆍ수문 상승 – 비상엔진 및 수동 펌프
