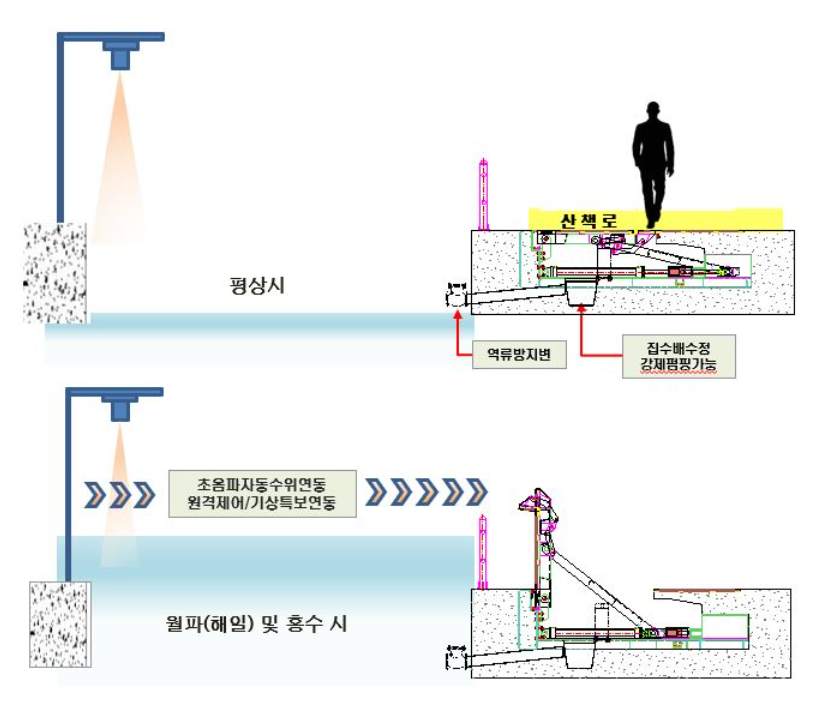

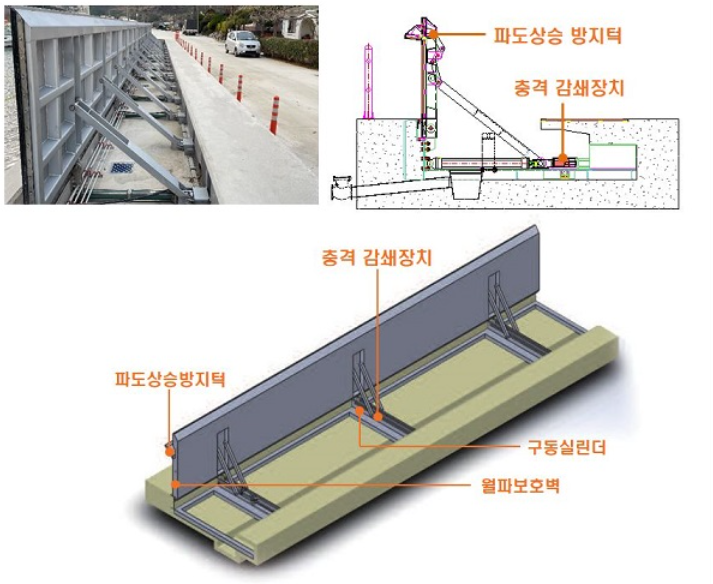

1] 평지(매립)형 월파(홍수)방지벽]
재난안전신기술 제2021-11-2호
파도의 주기 높이 파압에 따라 자재 및 구조 결정
기술설명

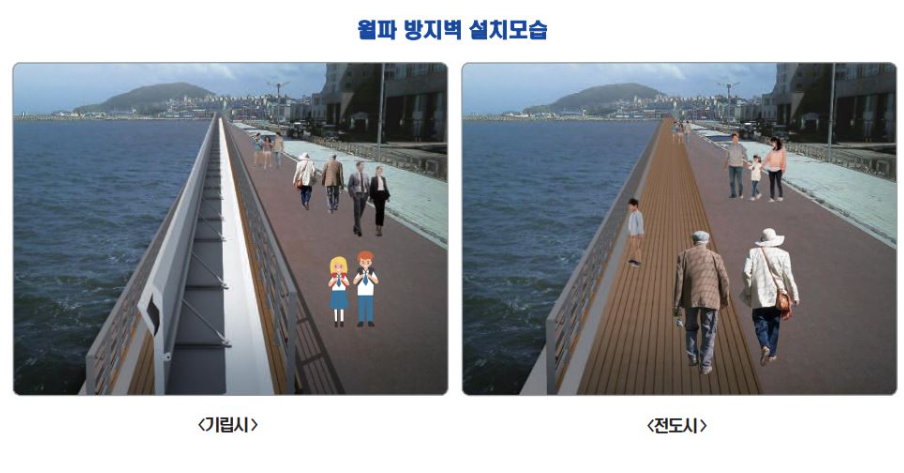

▶ 설치목적 : 주거 및 상가 밀집 하천이나 해안 에 홍수 또는 월파 발생시 수해를 대비해 설 치하는 것으로 평상시에는 산책로로 사용하 다가 재해경보 발생시 홍수 및 월파를 방어하 여 인명과 시설을 보호함
▶ 효 과 : 하천수위상승 또는 월파발생 시 방어벽을 기립하여 홍수월류의 재내측 유입 및 월파 방지
▶ 안전장치 : 문비,지지대,유압장치에 충격 감 쇄장치를 장착 하여 순간충격과 2차압력을 동시에 흡수 완화하고, 방지벽의 파손을 방 지함(급류하천,월파방지에적용)
▶ 배수장치 : 부분적 월류 및 월파는 방지벽 후면에 설치된 배수 펌프로 신속히 배출함(선택)
▶ 월류감쇄장치 :방지벽 상단에 월류 월파감쇄 장치 설치로 월류를 최소화 함
▶ 현장특성 : 하천변이나 해안에 도로 외 여유공간 (인도,자전거도로 등)이 있는 경우 설치가 용이함
▶ 평시운영 : 산책로,자전거 도로 등 으로 활용하고 야간에는 LED유도 등 자동 점 등으로 시각적효
▶ 제어방식 : 현장제어 및 원격제어가 가능하며 기상청 예보와 연동 (선택) 또는 수위감지에 따라 자동제어가능
▶ 충격 감쇄 효과 : 월파 충격시 다수의 충격 감쇄 장치에 의한 구조물(방지벽)비용 저감 및 내구성 향상
▶ 정전시 : 비상발전기 /UPS/수동기동 등 선택적으로 방지벽 기립

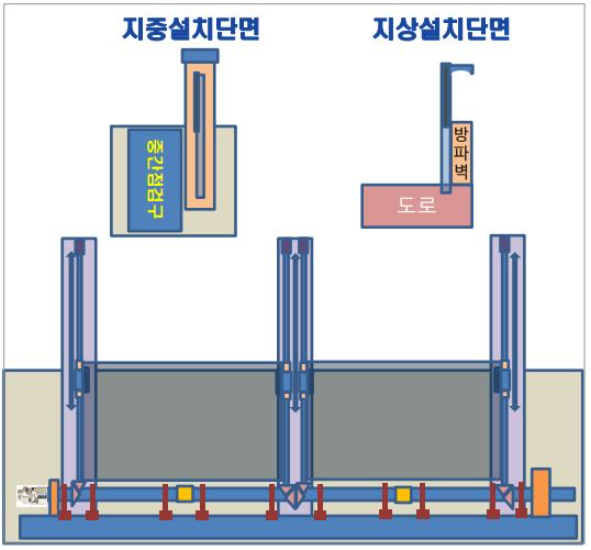

2] 승 하강식 월파(홍수)방지벽
[특허 제10-2226260호]
유압모터와 기어 구동 방식
기술설명
▶ 설치목적 : 주거 및 상가 밀집 하천이나 해안 에 홍수 또는 월파 발생시 수해를 대비해 설 치하는 것으로 평상시에는 지중에 하강상태 로 있거나 기존방파벽에 결합설치됨
▶ 효 과 : 하천수위상승 또는 월파발생 시 방어벽을 승강하여 홍수월류의 재내측 유입 및 월파 방지
▶ 특 징 : 유압모터와 기어를 결합하여 오작동을 최소화 하고 스페어모터, 비상발전 장치, 수동구동이 가능하여 재난에 효과적으로 대응가능
▶ 배수장치 : 부분적 월류 및 월파는 방지벽 후면에 설치된 배수 펌프로 신속히 배출함(선택)
▶ 지중점검구 : 방지벽 지중매립시 동력연결부에 점검구 설치
*지중설치시 구동장치를 방지벽거치기둥 상단에 노출하여 설치가능 (구동축만 상부노출)

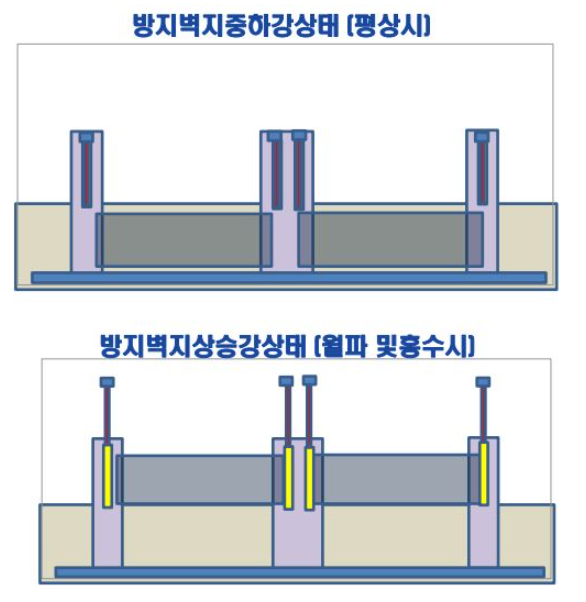

3] 승 하강식 월파(홍수)방지벽
[특허 제10-2226260호]
유지관리가 용이한 유압실린더 구동 방식
기술설명
▶ 설치목적 : 주거 및 상가 밀집 하천이나 해안에 홍수 또는 월파 발생시 수해를 대비해 설치하는 것으로 평상시에는 지중에 하강상태 로 있거나 기존방파벽에 결합설치됨
▶ 효 과 : 하천수위상승 또는 월파발생 시 방어벽을 승강하여 홍수월류의 재내측 유입 및 월파 방지
▶ 특 징 : 유압실린더가 지상문틀에 설치되어 유지관리가 쉽고 신속한 보수가능
▶ 배수장치 : 부분적 월류 및 월파는 방지벽 하단에 설치된 배수 펌프로 신속히 배출함
▶ 지상점검구 : 문틀기둥의 지상에 유압실린더가 설치되어 점검 보수가 신속하며 문틀지상하단에 오일수거함이 설치되어 고장 수리시에도 오염예방

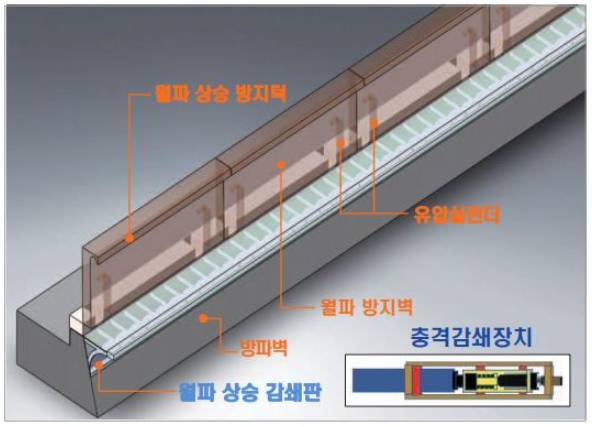

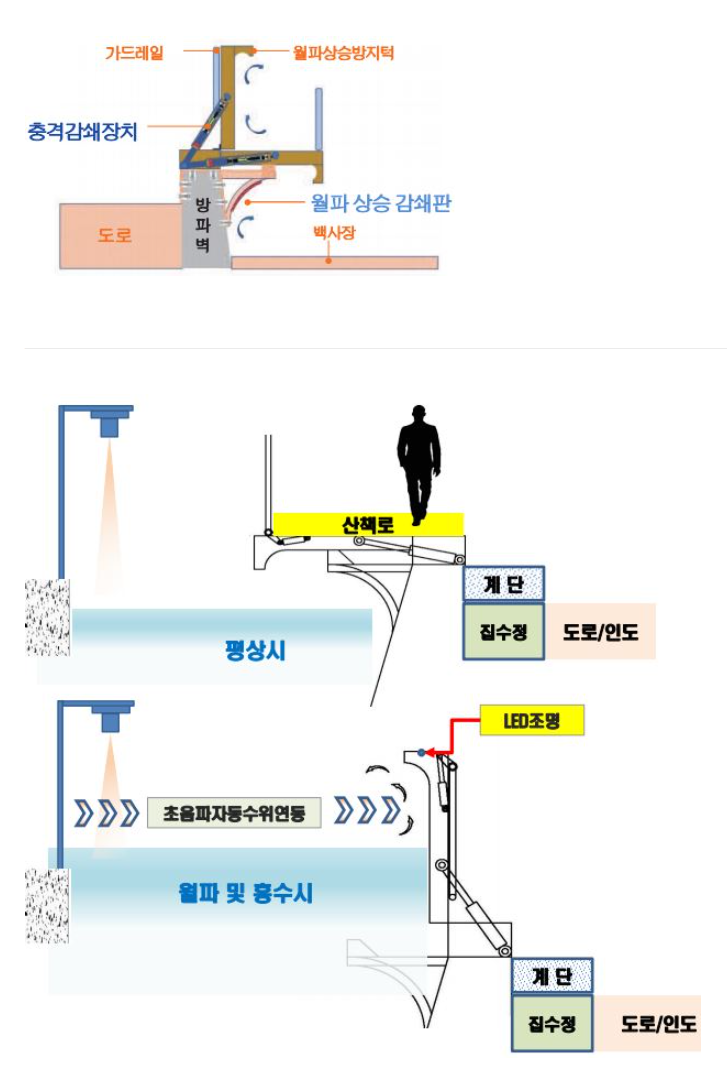

4] 방파거치형 월파(홍수)방지벽
[특허 제10-2048026호]
유지관리가 용이한 유압실린더 구동방식, 충격감쇄장치 장착
제품설명
▶ 해안도로의 방파벽 상단에설치하여 산책로로 사용하다가월파/홍수예상시기립하여인명과 시설을보호함.
▶ 방파벽 앞쪽에 설치된 지지구조물과월파 상승하는월파압력과속도를1차적으로분산 감쇄시킴
▶ 월파 충격시 방어벽의파손을 방지하기위해 구동실린더에 충격감쇠장치를 일체화하여 월파 충격시 발생하는 1차순간충격과 2차압력을 연속적으로 반복 감쇠함
▶ 설치목적 : 주거 및 상가 밀집 하천이나 해안에 홍수또는 월파 발생시 수해를 대비해 설치하는 것으로 하천변 도로가 여유공간 없이 붙어있는경우 방벽상단이나 호안에 설치하는 것으로 평상시에는 산책로로 사용하다가 재해경보 발생시 홍수 및 월파를 방어하여 인명과 시설을 보호함
▶ 효 과 : 하천수위상승 또는 월파 발생시 방어벽을 기립하여 홍수 월류의 재내 측 유입 및 월파 방지
▶ 안전장치 : 문비,지지대,유압장치에 충격 감쇄장치를 장착 하여 순간충격과 2차 압력을 동시에 흡수 완화하고, 방지벽의 파손을 방지함(급류하천,월파방지에적용)
▶ 배수장치 : 부분적 월류 및 월파는 방지벽 후면에 설치된 배수 펌프로 신속히 배출함(선택)
▶ 상승방지턱 :방지벽 상단이 방지턱구조로 월류 및 월파를 최소화함
